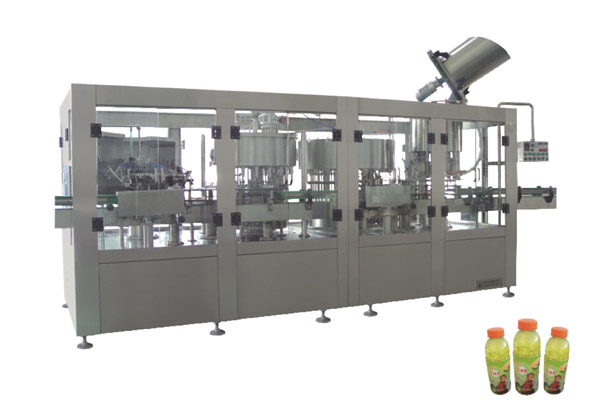

四合一全自動灌裝機
Four-in-one filling machine
技(ji)術結構特點
a.沖瓶部(bu)分：
本(ben)機為回轉(zhuan)式(shi)沖瓶機，主要用(yong)于飲料、水等產品(pin)(pin)的新瓶沖洗之(zhi)用(yong)。然(ran)后將瓶子送至灌(guan)裝機進行產品(pin)(pin)的灌(guan)裝。
PET瓶(ping)(ping)由(you)分瓶(ping)(ping)星輪進入設備(bei)由(you)夾(jia)鉗和(he)翻轉(zhuan)機構(gou)夾(jia)住瓶(ping)(ping)口(kou)轉(zhuan)至瓶(ping)(ping)口(kou)朝(chao)下，無菌水沖洗(xi)后瀝干(gan)，自動翻轉(zhuan)至瓶(ping)(ping)口(kou)朝(chao)上，經出瓶(ping)(ping)星輪輸送(song)至灌裝機。設備(bei)主(zhu)要結構(gou)與沖洗(xi)介質接觸(chu)部分和(he)外部防護罩(zhao)均為優質不銹鋼(gang)材料(liao)；開放式齒輪傳動。
全(quan)新(xin)的(de)不銹鋼夾鉗(qian)，結構簡單，調整方便(bian)；與(yu)瓶口接觸面(mian)積少，有效避免對瓶口的(de)二次污(wu)染(ran)
沖(chong)瓶機裝有接水盤以(yi)回收沖(chong)瓶水
沖瓶時,每瓶沖水量(liang)為：105ml/s（0.25MPa時）
b.灌裝部分：
灌裝(zhuang)部(bu)分實(shi)現(xian)將物料灌裝(zhuang)到由沖(chong)瓶(ping)機送過來的(de)洗好的(de)瓶(ping)子(zi)中。
灌裝(zhuang)機是我公司自行(xing)設計,運用(yong)壓力灌裝(zhuang)負壓式回流的原理。
灌(guan)(guan)(guan)裝(zhuang)閥采用壓(ya)力灌(guan)(guan)(guan)裝(zhuang)負壓(ya)式回流(liu)的方式，灌(guan)(guan)(guan)裝(zhuang)快捷(jie)靈敏，灌(guan)(guan)(guan)裝(zhuang)液面精度高。閥內無彈簧,物料不與彈簧接觸,利于(yu)閥內部的清洗。為(wei)確(que)保灌(guan)(guan)(guan)裝(zhuang)工(gong)藝，確(que)保灌(guan)(guan)(guan)裝(zhuang)溫度，灌(guan)(guan)(guan)裝(zhuang)閥在無瓶或(huo)停(ting)機(ji)時閥內物料處于(yu)微回流(liu)狀態(tai)。
灌裝缸采用滿缸方式，以確保(bao)缸內的壓力穩定。
全機(ji)具有完善的CIP清洗接口。
采用雙導桿(gan)瓶(ping)提升結構，使瓶(ping)提升和對中穩定。
主傳(chuan)動(dong)(dong)采用齒輪傳(chuan)動(dong)(dong)即開(kai)式(shi)組合傳(chuan)動(dong)(dong)，其(qi)效率高，噪聲小，壽(shou)命長，維修方便，潤滑充分，采用變頻(pin)器(qi)對機器(qi)的主電機轉(zhuan)速(su)進行控制，本機采用無級變頻(pin)調(diao)速(su)。
導(dao)瓶(ping)系統，結(jie)構簡單，可根據瓶(ping)型(xing)進行(xing)快速方(fang)便變更，整(zheng)機(ji)采用卡瓶(ping)頸結(jie)構輸送。
整機PLC自動(dong)控制(zhi),故障在(zai)線顯示，如(ru)堵瓶、缺(que)蓋等。
本機的關鍵零部(bu)件及電器元件采用進口(kou)產品。
c.擰(ning)蓋部分(fen)：
擰(ning)蓋部分將由理(li)蓋器整理(li)好(hao)(hao)的蓋子擰(ning)到已灌(guan)裝好(hao)(hao)產品(pin)的瓶(ping)子上，并由輸(shu)送鏈(lian)送至后道工序。
擰(ning)蓋(gai)(gai)(gai)(gai)(gai)機通過減速機帶動(dong)(dong)回轉盤轉動(dong)(dong)。使蓋(gai)(gai)(gai)(gai)(gai)在(zai)(zai)離(li)心力的(de)作用下從出(chu)蓋(gai)(gai)(gai)(gai)(gai)口離(li)開料斗(dou)。在(zai)(zai)出(chu)口處有(you)正反蓋(gai)(gai)(gai)(gai)(gai)分離(li)裝(zhuang)置，當反蓋(gai)(gai)(gai)(gai)(gai)經過時(shi)，蓋(gai)(gai)(gai)(gai)(gai)自動(dong)(dong)落入(ru)返回管道(dao)中(zhong)，通過風力自動(dong)(dong)把反蓋(gai)(gai)(gai)(gai)(gai)吹(chui)入(ru)料斗(dou)。只(zhi)有(you)正蓋(gai)(gai)(gai)(gai)(gai)才能(neng)順利(li)(li)進(jin)滑(hua)道(dao)內(nei)，料斗(dou)內(nei)的(de)蓋(gai)(gai)(gai)(gai)(gai)量通過光電(dian)開關自動(dong)(dong)檢測來(lai)控(kong)制(zhi)輸蓋(gai)(gai)(gai)(gai)(gai)機，以確(que)保(bao)下蓋(gai)(gai)(gai)(gai)(gai)達(da)到(dao) 效果。當正蓋(gai)(gai)(gai)(gai)(gai)進(jin)入(ru)滑(hua)道(dao)后即可順利(li)(li)進(jin)入(ru)喂蓋(gai)(gai)(gai)(gai)(gai)盤，為防止(zhi)意外，在(zai)(zai)滑(hua)道(dao)上同時(shi)配置了一(yi)個防反蓋(gai)(gai)(gai)(gai)(gai)的(de)撥盤，確(que)保(bao)進(jin)入(ru)喂蓋(gai)(gai)(gai)(gai)(gai)盤的(de)蓋(gai)(gai)(gai)(gai)(gai)正確(que)，在(zai)(zai)滑(hua)道(dao)上還(huan)配置了一(yi)對光電(dian)開關，當檢測到(dao)無蓋(gai)(gai)(gai)(gai)(gai)時(shi)，就立(li)即停止(zhi)主(zhu)機。為了有(you)效剔除無防盜圈的(de)壞蓋(gai)(gai)(gai)(gai)(gai)及清理料斗(dou)時(shi)的(de)余蓋(gai)(gai)(gai)(gai)(gai)，在(zai)(zai)料斗(dou)出(chu)口正對面有(you)一(yi)活動(dong)(dong)出(chu)口可滿足此功(gong)能(neng)。
擰蓋為磁力擰蓋，具(ju)有(you)過(guo)載保護功能，且擰蓋力矩穩定可靠。封蓋無啃(ken)蓋、高蓋、歪蓋、卷邊現(xian)象(xiang)。
